某高层建筑，高35层，地下室2层，裙楼5层，其中6~32层为办公楼，33~35层为屋顶机房，建筑的外架从塔楼的第 6 层开始，采用整体电动升降爬架。爬架由钢管扣件搭设的四层半高封闭式的外脚手架系统，承力桁架、承力拉杆和连接螺栓组成的承力系统，以及电动葫芦、总控制台组成的电控升降系统这三大部分构成。爬架使用 26 个爬架电动葫芦作升降设备，间距 4000～7000mm，小间距位于平面转角部位，大部位位于提升字架处。爬架总高 18.6m，由 13 步架组成，每步架步距 1.4 m，可同时满足 4 个标准层结构施工及外装修操作要求；顶一步架高出作业层一步架，以满足结构施工的安全防护要求。

模板升降原理

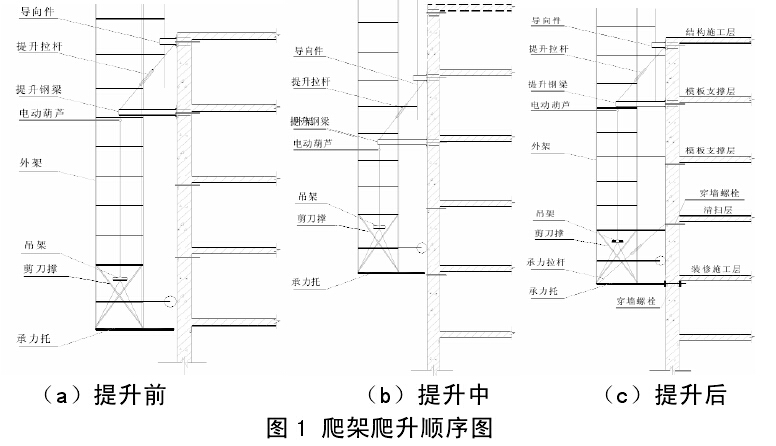

如图1（a）所示，在各项准备工作全部就绪，在检查合格的前提下，启动电动葫芦，让葫芦链条处于受力状态；松动并脱开下部承力拉杆、承力托和临时固定件，使爬架仅由上部导向杆、下部导向轮及提升葫芦与建筑物相连接。电控柜操作人员按“上升”按钮，全部电动葫芦同时起动，牵动整体外架以 100mm/min 的速度在导向杆的约束下提升（如图 1（b））。提升到位后，立即将承力拉杆、承力托和临时固定件与建筑物埋件或穿墙螺栓作可靠固定，同时用钢管扣件将外架与建筑物内支撑拉接稳固。用手动葫芦挂于外架顶部与提升系统相对应的加强部位，手动提升悬桃的提升钢梁、提升拉杆、电动葫芦、导向杆等上移一层相应固定，等待下一次提升。（如图1（c））。爬架下降，除按动电控柜操作台“下降”按钮外，其他准备工作、实施步骤及操作要求与上升相同。
