目前国内的大型石化企业新上项目规模越来越大,为了生产的需要,反应塔高度越建越高,这就要求配套使用的防爆电动葫芦起升高度相应增高,一般情况下要求防爆电动葫芦的起升高度达到50~100m。由于国内生产的防爆电动葫芦绝大多数是在CD1、MD1型电动葫芦的基础上研制出来的,受到电动葫芦的筒绳直径比及中间轴的长度限制,标准型防爆电动葫芦的起升高度为6~30m。如何满足用户的需要,增加防爆电动葫芦的起升高度就成了防爆电动葫芦制造商的当务之急。为此我公司开发了一种双卷筒型超高防爆电动葫芦,这种超高电动葫芦不仅性能可靠,而且通用性好、制造难度低、交货时间短、增加新工装少、维修方便。

双卷筒型超高防爆电动葫芦工作原理:

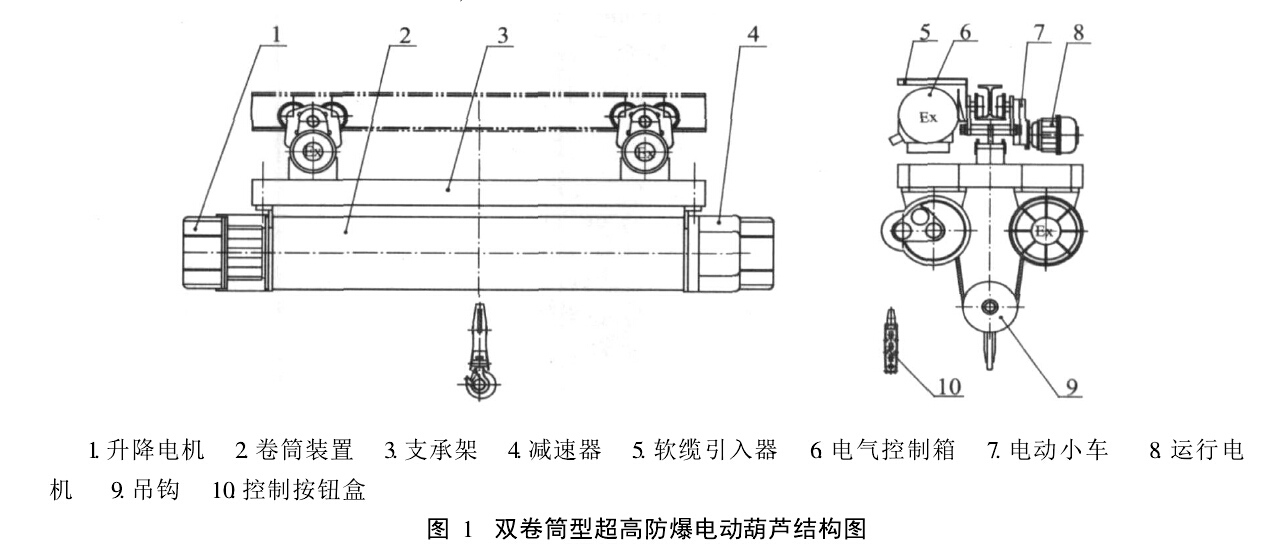

当超高电动葫芦外来电源通电后,放开控制按钮盒10的急停开关,按一下控制按钮盒的总开按钮,电气控制箱6内的总停交流接触器吸合并自锁,再按控制按钮盒的升降按钮,电气控制箱内的升降交流接触器吸合,升降电机1起动,带动减速器4输入轴转动,并通过三级齿轮减速,再由减速器的输出轴驱动卷筒装置2内的卷筒转动,从而缠绕钢丝绳使吊钩9升降起吊重物,升降按钮放开时,电气控制箱内的升降交流接触器断电,升降电机1的锥形转子受内部弹簧压力的影响而轴向运动,使内部风扇制动轮制动,电动葫芦停止升降;若再按下控制按钮盒的运行按钮,电气控制箱内的运行交流接触器吸合,运行电机8起动,通过驱动装置减速带动电动小车7的车轮左右运行,运行按钮放开时,电气控制箱内的运行交流接触器断电,运行电机的锥形转子受内部弹簧压力的影响而轴向运动,使内部风扇制动轮制动,超高电动葫芦停止运行。当发现超高电动葫芦工作异常时,按一下控制按钮盒的急停开关即可切断电源。双卷筒型超高防爆电动葫芦结构见图1。
